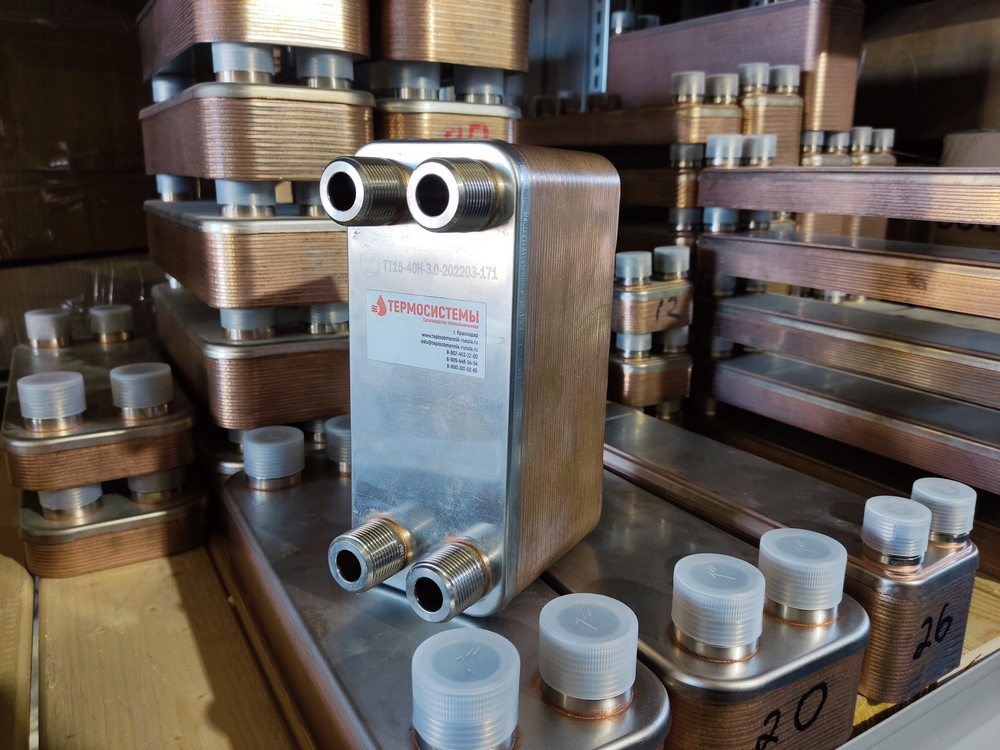

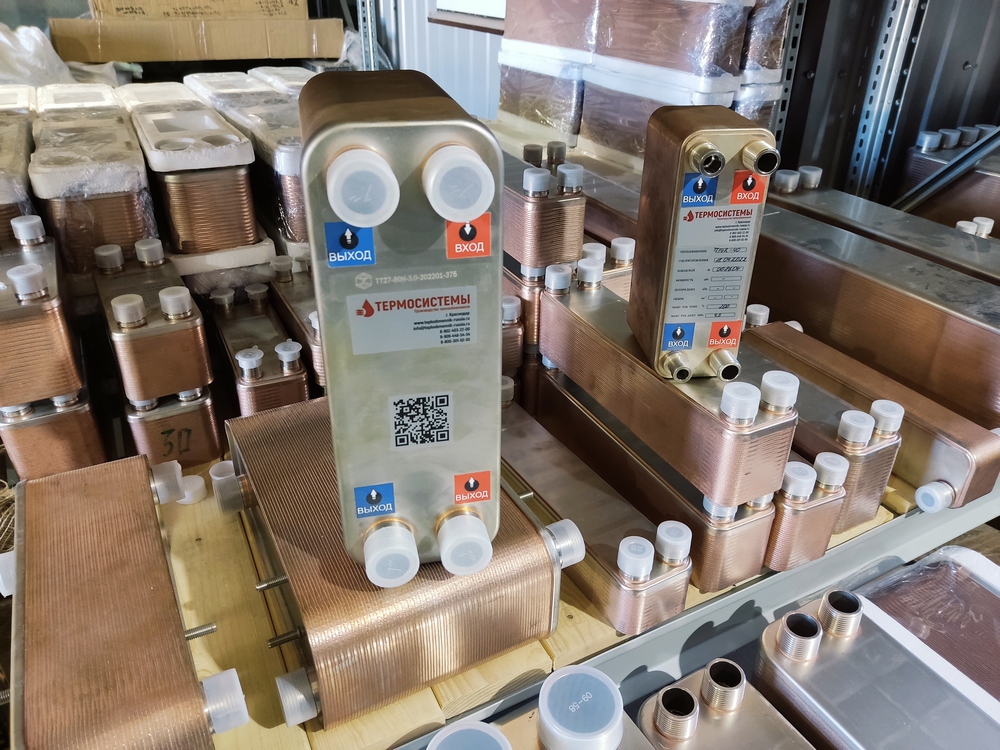

Паяное теплообменное оборудование ТТ для вентиляции

В вентиляционных системах теплообменное оборудование играет роль теплопередатчика от нагревающего носителя к нагреваемому. Затем подогретый носитель поступает в контур воздушного отопления, который нужен, чтобы подогреть воздух в помещении.

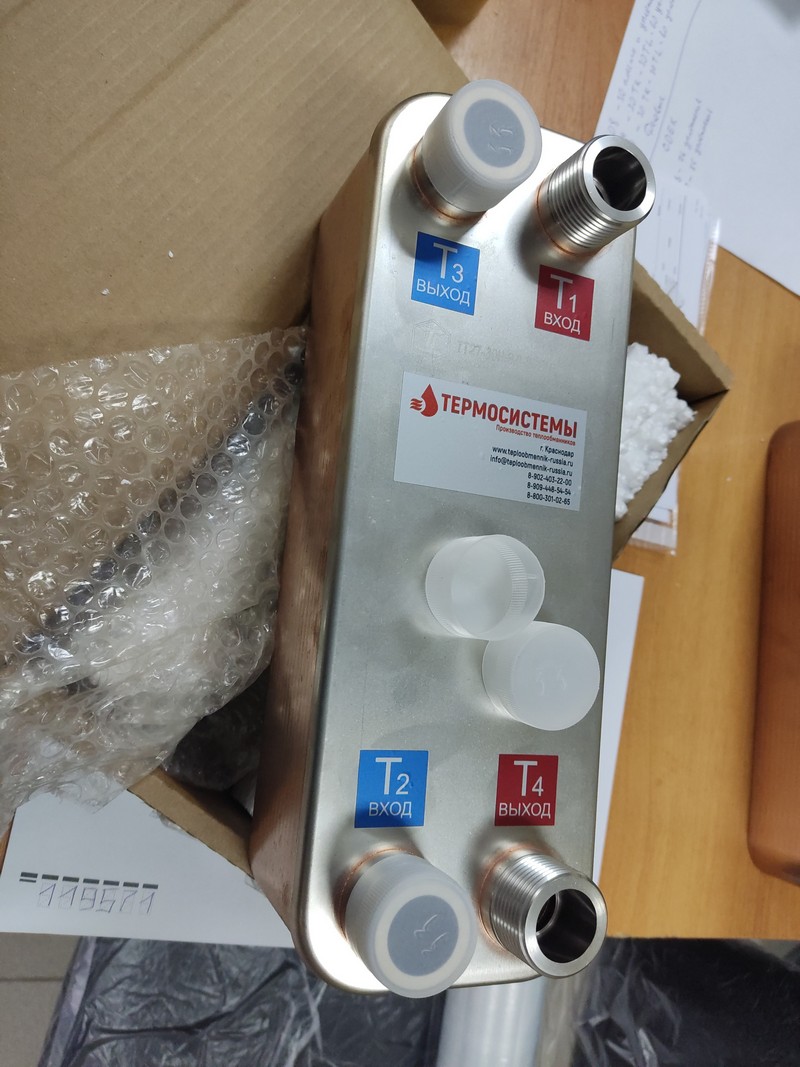

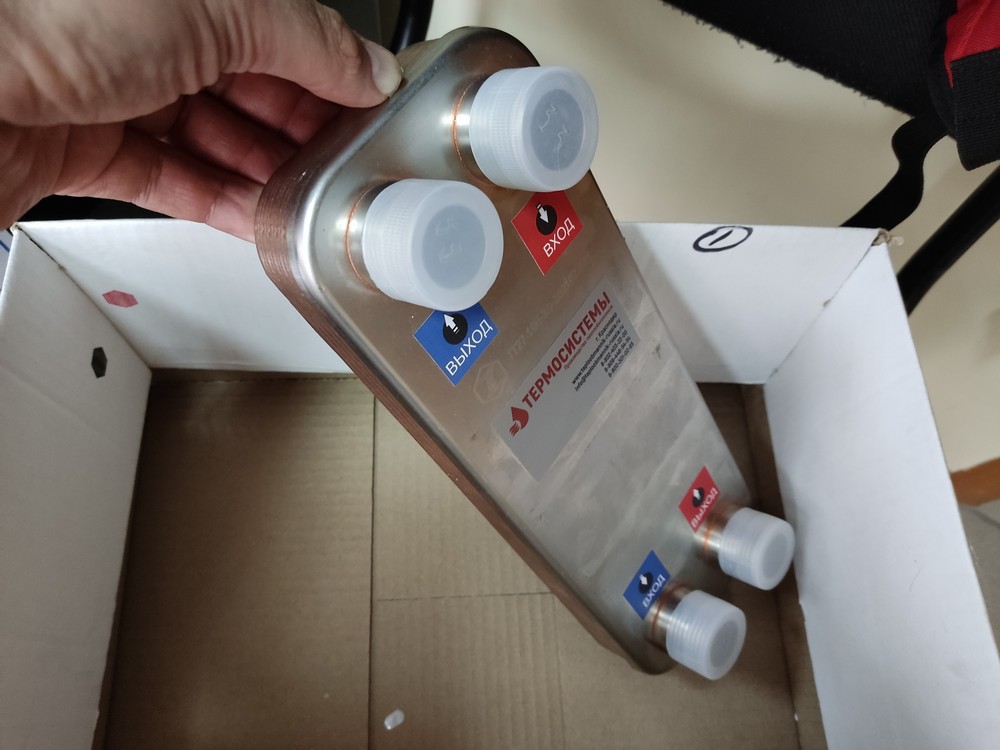

Механизм теплообменного оборудования собран из пакетов специальных пластин, которые в свою очередь изготовлены из качественных марок нержавеющей стали. В пакете пластины спаяны между собой с помощью медного припоя. В оборудовании пластины с одной стороны соприкасаются с нагревающим носителем, а с другой с нагреваемым по специальным канальцам. Каждое теплообменное оборудование имеет 4 патрубка: 2 подачи и обработки охладителя, другие 2 – для протекания в системе нагреваемого носителя и выпуска охлаждаемого носителя.

Примеры расчёта теплообменного оборудования ТТ

Пример расчёта теплообменного оборудования для вентиляционной системы

Теплообменное оборудование рассчитано по данным:

Мощность – 40 кВт.
Температура нагревающего носителя - вход 90°С, выход 70°С.
Температура нагреваемого носителя - вход 50°С, выход 80°С.
Вид носителей – вода.

По этим данным мы рассчитали паяное теплообменное оборудование ТТ50-20. В составе этого оборудования 20 пластин, а поверхность теплообмена составит 1 м2.

Пример расчёта теплообменного оборудования для вентиляционной системы

Теплообменное оборудование рассчитано по данным:

Мощность – 100 кВт.
Температура нагревающего носителя - вход 90°С, выход 70°С
Температура нагреваемого носителя - вход 50°С, выход 80°С
Вид носителей – вода

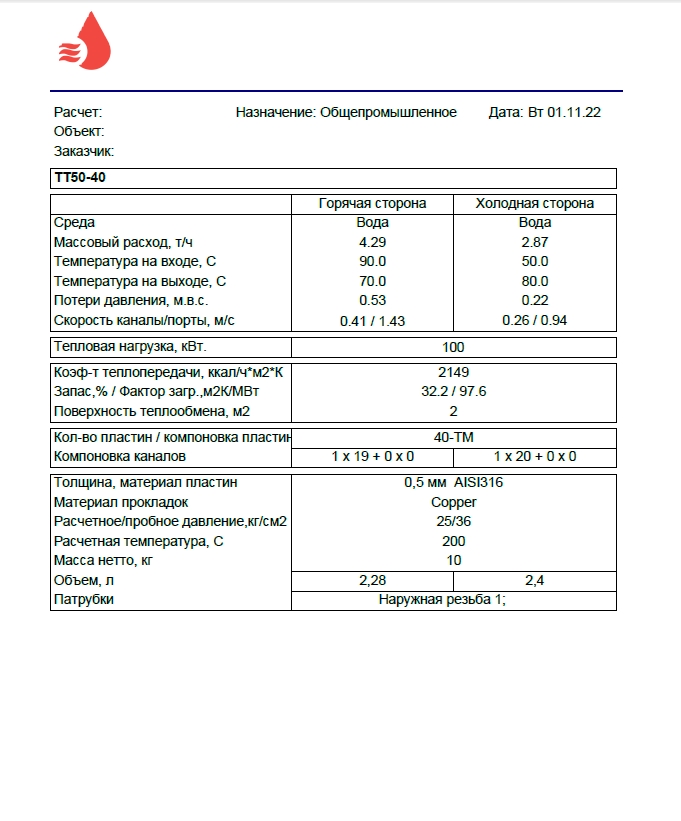

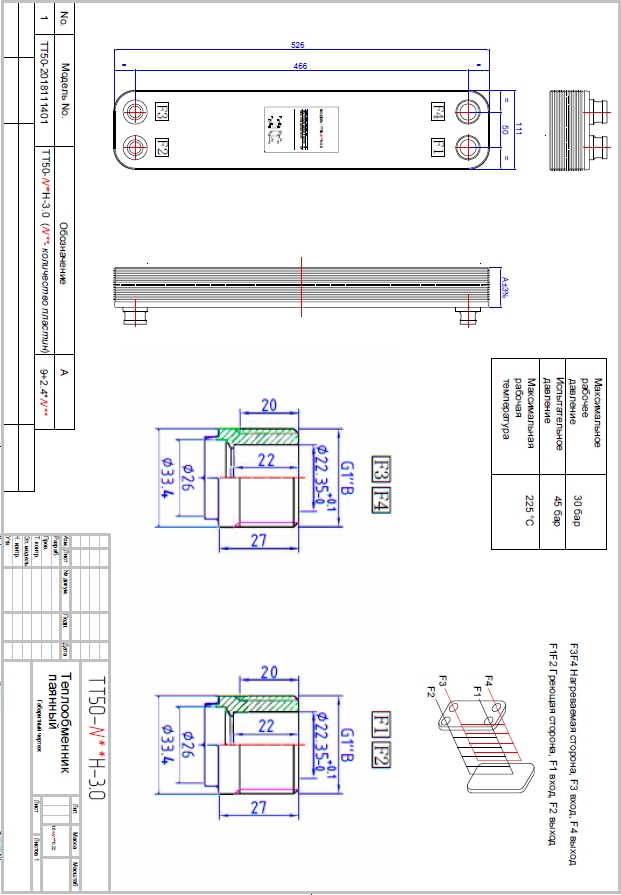

По этим данным мы рассчитали паяное теплообменное оборудование ТТ50-40. В составе этого оборудования 40 пластин, а поверхность теплообмена составит 2 м2.

Необходим расчет теплообменника?

Или сомневаетесь в выборе товара, способах оплаты и доставки? Мы вам поможем! Просто оставьте заявку.

Евгений

Инженер Termosystems

Оставить заявку

Что нужно для тех. расчёта теплообменного оборудования

Расчёт теплообменного оборудования производится в специальных сертифицированных программах

Нам нужны параметры, чтобы выполнить тех. расчёт теплообменного оборудования:

Мощность теплообменного оборудования (кВт.)
Температура нагревающего носителя (вход и выход из оборудования)
Температура нагреваемого носителя (вход и выход из оборудования)

Мы выполним тех. расчёт всего в течение 15 минут! Сразу же направим его клиенту в комплексе с чертежом и коммерческим предложением, где укажем цены и возможные даты поставки.

Данные паяного теплообменного оборудования ТТ

Материал пластин Нержавеющая сталь AISI316L

Материал патрубков Нержавеющая сталь AISI304

Толщина пластин 0,4 мм

Рабочая температура от -196°С до 200°С

Max рабочее давление 30-45 бар

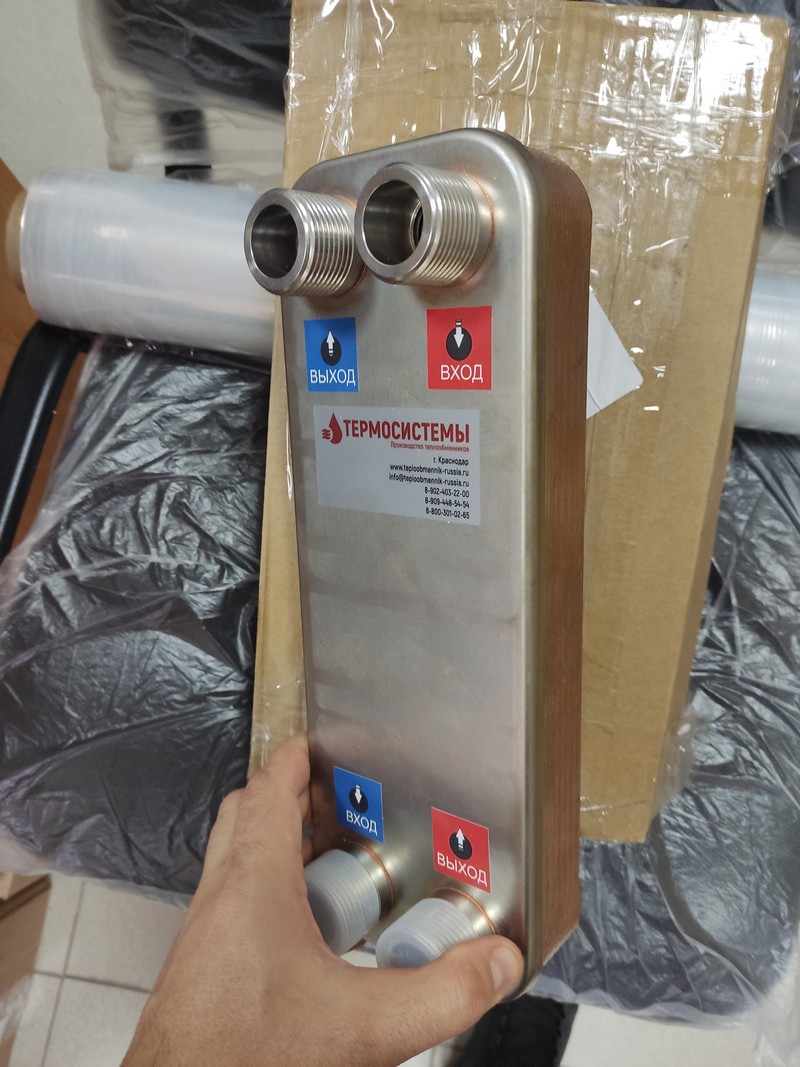

Различные варианты патрубков Наружная и внутренняя резьба, патрубки «под пайку»

Паяное теплообменное оборудование ТТ — это надёжные приборы, которые доказали свою эффективность на протяжении 12 лет использования в самых сложных условиях. Это оборудование имеет следующие достоинства:

Высокий коэффициент передачи тепла

Теплообменное оборудование с высокой продуктивностью проводит процесс охлаждения воды с помощью тоненьких (0,4 мм.) пластин.

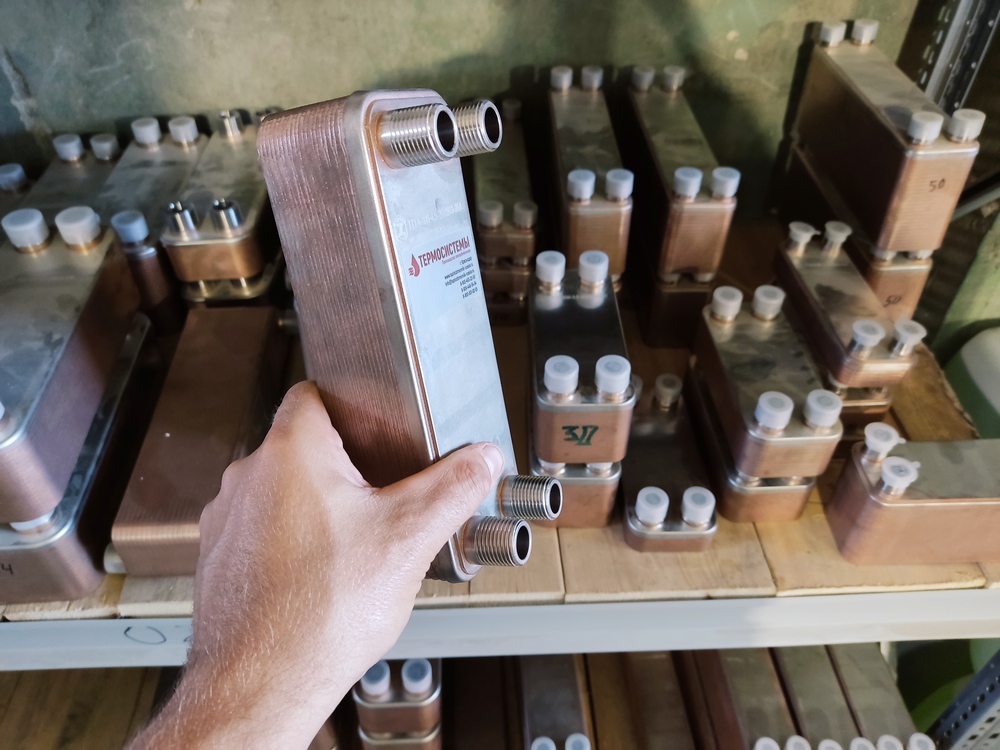

Малогабаритность

Оборудование легко поместить в коллекторный шкаф или специальную нишу. Более того, паяное оборудование имеет меньшую массу, если сравнивать с аналогичными разборными видами.

Лёгкость установки

Используя патрубки с наружной резьбой заказчик без лишних сложностей может установить теплообменное оборудование и присоединить к инженерным сетям с помощью типовых фитингов (американок, муфт..).

Коррозийная стойкость

Механизм теплообменного оборудования изготовлен из марок нержавеющей стали, которые имею высокую коррозийную стойкость.

Многофункциональность

Теплообменное оборудование можно использовать с гликолями, антифризами, незамерзайками, тосолами и т.д.

Часто задаваемые вопросы

С какой мощностью может выпускаться теплообменное оборудование?

Мы выпускаем оборудование на любую мощность от 1 кВт. до 2 МВт.

Каков диаметр у патрубков?

Мы выпускаем теплообменное оборудование с диаметрами патрубков от Ду15(1/2) до Ду200.

Какова поверхность теплообмена?

Каждое теплообменное оборудование имеет свои параметры по обмену теплом. Чем крупнее само оборудование, тем больше в нём пакетов пластин, тем, соответственно, больше поверхность обмена теплом. Измеряют поверхность в м2. Мы выпускаем теплообменное оборудование с поверхностью обмена теплом от 0,14 м2 до 30 м2.

Какие максимумы по значениям давления и температурного режима?

Мы выпускаем модели с max давления до 30 бар, а некоторые марки и до 45 бар. Max температуры – 225С, min - (-196С).

Что применяют для спайки пластин?

Для спайки пластин в пакеты берут тонкий лист меди.

Можно ли эксплуатировать теплообменное оборудование с антифризами, незамерзайками, гликолями, тосолами?

Да. Паяное теплообменное оборудование – это отличный вариант для таких теплоносителей.
